Эволюция дайверских приборов прошла три основных этапа: аналоговую эру механических манометров, цифровую эру портативных компьютеров и современную эру интегрированных систем «индикации на лобовом стекле» (HUD). Этот переход — не просто изменение способа отображения информации; это фундаментальная перестройка когнитивной нагрузки и ситуационной осведомленности дайвера. Проекционные системы, отображающие важные данные (глубина, давление газа и состояние декомпрессии) непосредственно в поле зрения дайвера, устраняют необходимость постоянно отвлекаться от окружающей среды, тем самым повышая безопасность.
В данной статье анализируется эволюция технологии HUD (High-Display Display) в пяти частях, охватывающих историю, оптическую физику, машиностроение, беспроводные протоколы и будущие перспективы дополненной реальности (AR).
Историческое происхождение и переход от военного к коммерческому сектору.
Разработка подводного индикатора на лобовом стекле (HUD) была обусловлена необходимостью обеспечения работы приборов без использования рук для боевых водолазов и бойцов сил специального назначения. При выполнении задач, связанных с подводной навигацией, разминированием или спасательными операциями, водолаз не может позволить себе вручную проверять показания приборов.
Проект CDDM и Oceanic Legacy

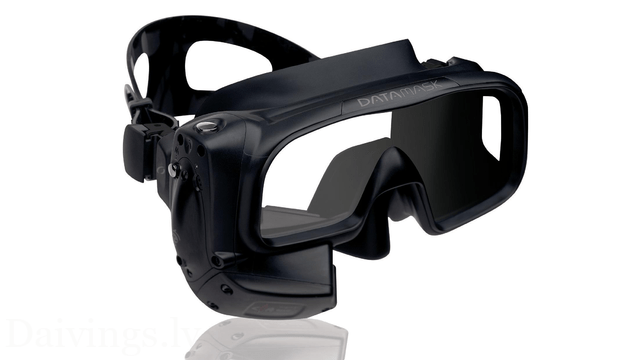

Первым значительным шагом стал совместный проект компании. Океанический Всемирный а также Береговой службе ВМС США (CSS) во Флориде. Результатом этого сотрудничества стала маска для отображения информации о боевых водолазах (CDDM), которая послужила основой для первой коммерческой модели индикатора на лобовом стекле (HUD): Oceanic DataMask.
- выпущен в начале года DataMask В нижний правый квадрант линзы маски был встроен жидкокристаллический дисплей (ЖК-панель). Как видно из документации к современным системам, в этой конструкции использовался запатентованный оптический пакет для увеличения данных, создавая иллюзию того, что информация «парит» вдали.
| Год | Событие | Технологии | Влияние на отрасль |
| 1972 | Компания Oceanic основана (Бобом Холлисом). | Аналоговые измерительные приборы | Основа для производства водолазного снаряжения в США. |
| Конец 1990 года | Проект CDDM (ВМС США/Океанические острова) | ЖК-проекция | Продемонстрирована работоспособность HUD в боевых условиях. |
| 2008 | Запуск Oceanic DataMask | Встроенный ЖК-дисплей на лобовом стекле | Первый коммерческий компьютер, работающий в режиме «свободные руки». |
| 2016 | Прототип NSWC PCD DAVD | Прозрачный AR-интерфейс | Введено наложение сонарного сигнала в стиле «Железного человека». |
| 2019 | Выпуск HUD Scubapro Galileo | Крепление маски для микро-OLED | Популяризация модульной, складной архитектуры. |
Оптическая инженерия и физика подводного зрения
Самая большая проблема при разработке проекционных дисплеев (HUD) заключается в неспособности человеческого глаза сфокусироваться на объектах, находящихся всего в нескольких сантиметрах от него. В наземной среде ближайшая точка фокусировки глаза составляет около 20 см. Без корректирующей оптики любое изображение, расположенное рядом с линзой маски (на расстоянии 5–10 см), будет неразборчивым размытым.
Кризис показателя преломления
Под водой проблема усугубляется потерей преломляющей способности между воздухом и роговицей. Фокусирующая способность человеческого глаза зависит от перехода между воздухом ($n ≈ 1,0$) и роговицей ($n ≈ 1,376$). При погружении в воду ($n ≈ 1,33$) эта способность нейтрализуется, вызывая потерю примерно 42 диоптрий.
Для решения этой проблемы используются такие системы, как... Scubapro Galileo HUD (показано на рисунке 1) и Shearwater NERD 2 Используется «сухой» оптический путь. Микродисплей герметично заключен в корпус с воздушной прослойкой. Коллимирующие линзы преобразуют лучи дисплея в параллельные пучки, создавая мнимое изображение. Scubapro В этом случае изображение появляется на расстоянии приблизительно 1 метра. , по очереди Shearwater NERD 2 использует увеличительную линзу для создания эффекта 25-дюймового телевизионного экрана на расстоянии 3 метров.
Технология отображения: OLED против LCD
В современных устройствах используется технология Micro-OLED благодаря её самоизлучающей природе. OLED обеспечивает превосходную контрастность и энергоэффективность (чёрные пиксели не потребляют энергию), что крайне важно для ночных погружений или погружений в мутной воде. Galileo HUD (Рисунок 4) Приоритет отдается яркости OLED-дисплея, чтобы обеспечить читаемость даже при ярком солнечном свете на поверхности.
Архитектура оборудования и механическая интеграция
Существует два основных подхода к интеграции HUD: модульная система, устанавливаемая на маску, и техническая система, устанавливаемая на контроллер/петлю.
системы крепления масок (Scubapro модель)

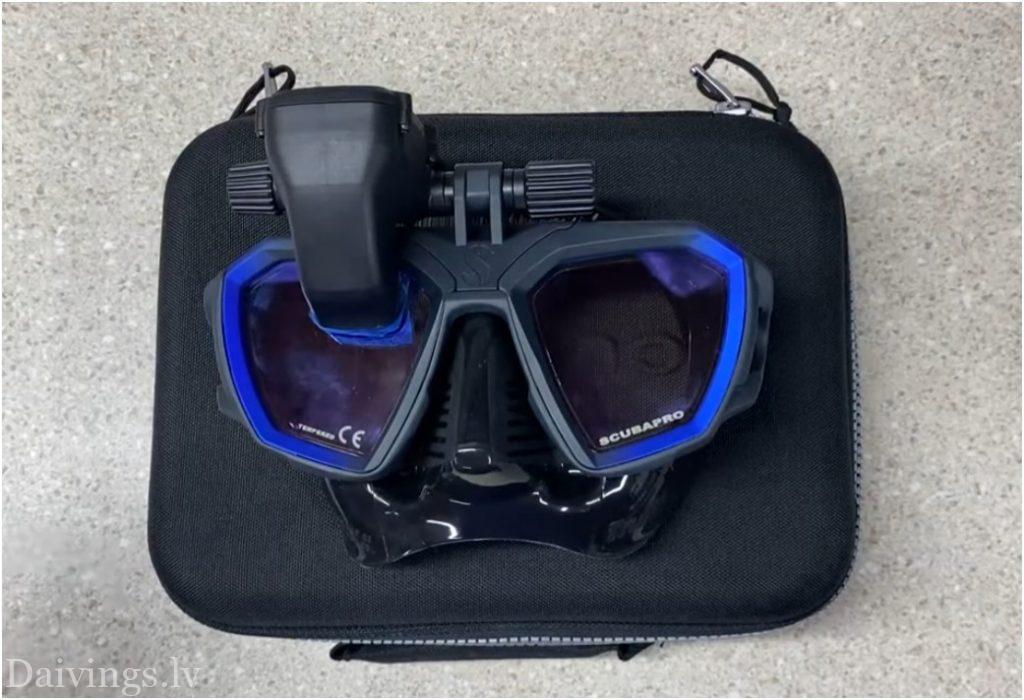

Scubapro Galileo HUD Это модульное устройство, которое крепится к переносице маски (см. рис. 1). Его главное преимущество — шарнирный механизм, позволяющий складывать дисплей, когда он не нужен, например, при макросъемке или плавании на поверхности. Управление пользовательским интерфейсом осуществляется с помощью единственного вращающегося диска, который легко использовать даже в толстых неопреновых перчатках.
Технические системы (Буревестник модель)

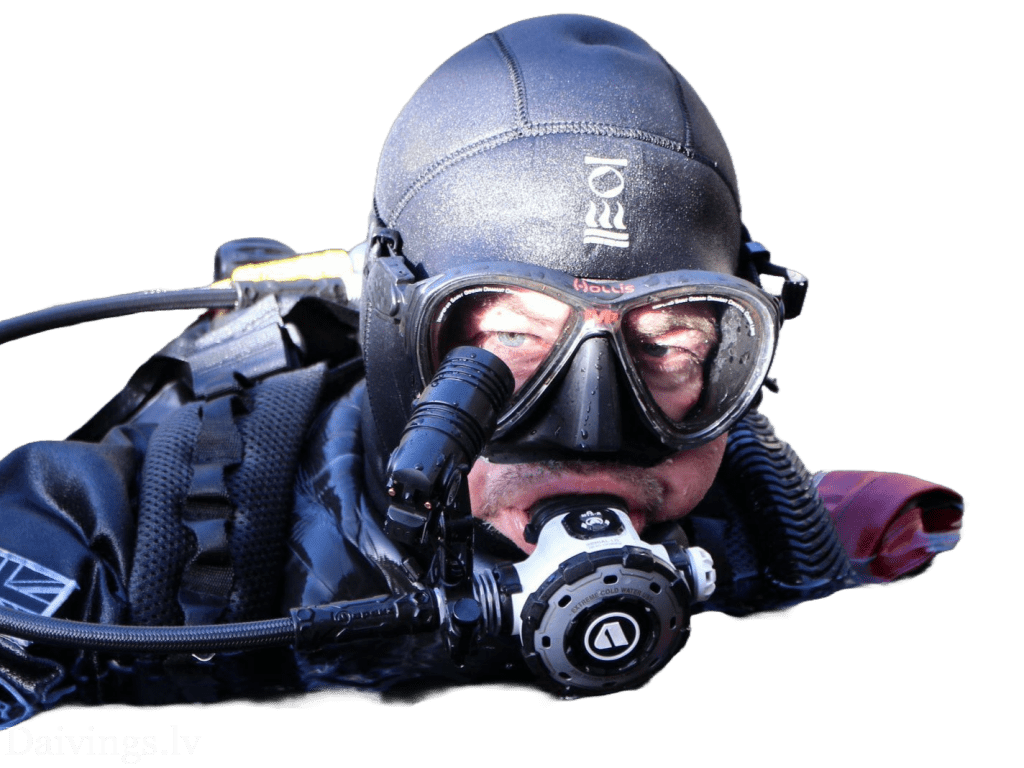

Shearwater NERD 2 Дистанционный дисплей (Near Eye Remote Display) крепится к шлангу регулятора второй ступени или петле ребризера (рис. 3). Такая конструкция популярна среди технических дайверов, поскольку не зависит от выбора маски. Если маска заполнится водой или потеряется, дайвер не потеряет доступ к данным, пока регулятор находится во рту. Корпус этого устройства более прочный и рассчитан на глубину до 300 метров.
| Механический аспект | крепление маски | Крепление регулятора |
| Платформа | Маска для дайвинга (в центре) | Шланг стандарта / петля CCR |
| Мобильность | Складывание | Неподвижный или подвижный на шланге |
| Глубина | 120 м (рекреационный/технический) | 300 м (экстремально техничная трасса) |
Беспроводная передача данных и интеграция в воздушном пространстве
Полезность HUD (дисплейного дисплея) достигает максимума, когда он отображает давление воздуха в воздушном шаре. Это достигается за счет беспроводной интеграции с воздушными системами (AI).
Физика подводной передачи
Традиционные сигналы (Bluetooth, Wi-Fi) работают на частоте 2,4 ГГц, которая поглощается молекулами воды на расстоянии нескольких сантиметров. Чтобы обойти эту проблему, в дайвинг-индустрии используются волны очень низкой частоты (СНЧ), обычно 38 кГц. Эта частота способна надежно распространяться через соленую воду на расстояние около 1,5 метров, достигая приемника маски от первой ступени цилиндра.
Современные передатчики, такие как Стриж буревестникиспользует протоколы предотвращения столкновений:
- Уникальные идентификационные кодыКаждый передатчик имеет уникальный серийный номер, чтобы предотвратить смешивание сигналов между дайверами на борту.
- «Прослушивание» каналаПеред отправкой данных передатчик проверяет, свободна ли частота.
Человеческий фактор и дополненная реальность
Цель HUD (High-Exploary Display) — уменьшить «перенасыщение задачами». Однако плохо разработанный пользовательский интерфейс может привести к «туннелированию внимания», когда дайвер чрезмерно сосредотачивается на цифрах и не замечает опасностей в окружающей среде.
Биометрическая интеграция и будущее
Исследования 2025 года предполагают интеграцию биометрических датчиков непосредственно в обтюратор маски. Используя фотоплетизмографию (ФПГ), маска сможет измерять частоту сердечных сокращений и насыщение крови кислородом ($SpO_2$) через кожу лба. Если частота сердечных сокращений быстро учащается, на дисплее может появиться предупреждение: «Расслабьтесь и дышите медленнее», чтобы предотвратить панику или накопление CO2.
В будущем «умные маски» (как показано на концептуальном рисунке 2) будут использовать искусственный интеллект для идентификации видов рыб в режиме реального времени, отображения навигационных путей к затонувшим кораблям и подключения к облаку для анализа после погружения.
Заключение
Подводные индикаторы на лобовом стекле (HUD) прошли путь от экзотических военных прототипов до важнейших средств обеспечения безопасности. Благодаря гармоничному сочетанию оптической физики, механической прочности и беспроводной связи, эти системы превратили маску для дайвинга в интеллектуальный интерфейс, гарантирующий, что самая важная информация всегда будет перед вашими глазами.
