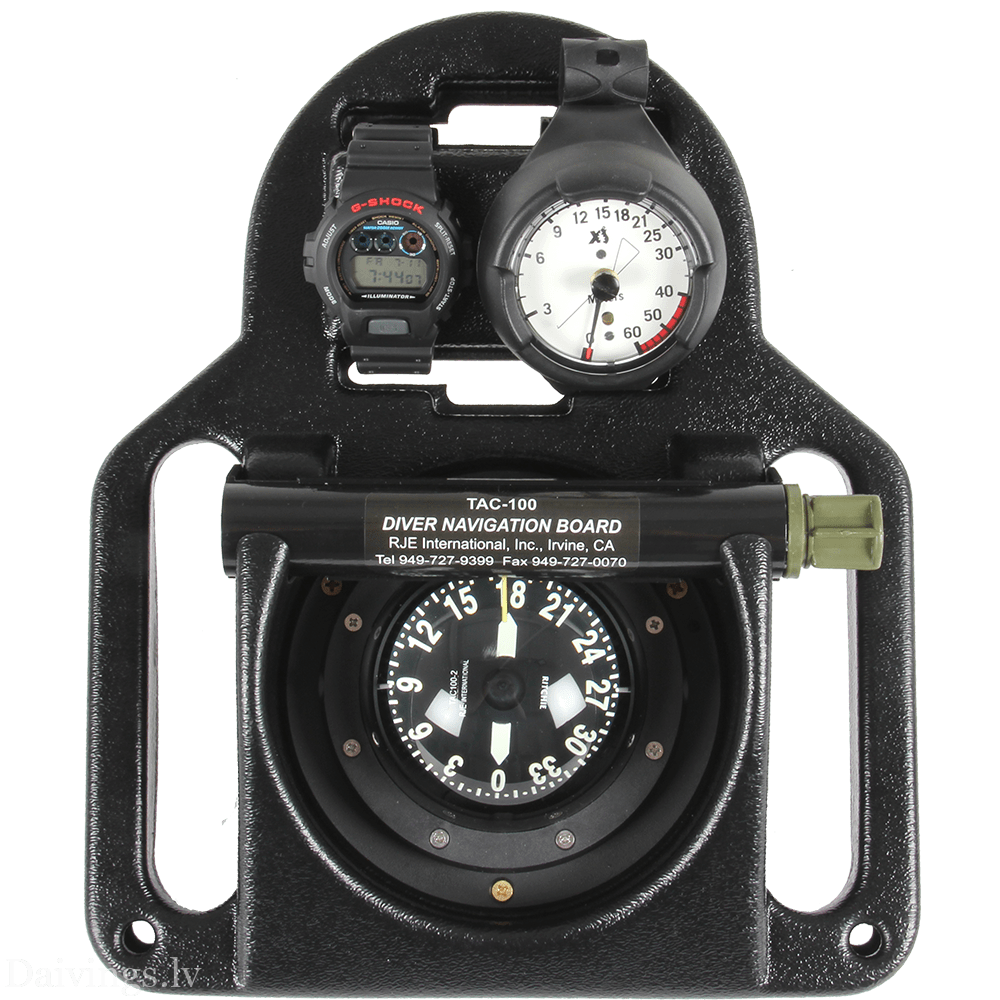

Подводная навигационная доска ТАК-100 Это навигационный стандарт для военных водолазов по всему миру. Это компактная, прочная и надежная платформа, позволяющая водолазам специальных операций точно ориентироваться под водой в условиях ограниченной видимости и отсутствия сигналов GPS. Ниже приведено подробное техническое описание этого инструмента, его применения и особенностей обучения.
Функции и дизайн
TAC-100 — это не просто доска; это интегрированная навигационная система, каждый элемент которой играет решающую роль.
- Совет директоров: Изготовленный из высокопрочного черного АБС-пластика или поликарбоната, он обладает небольшой отрицательной или нейтральной плавучестью, что обеспечивает устойчивость при удержании в обеих руках.
- Магнитный компас (TAC100-2): Главный элемент. Он заполнен жидкостью, имеет большой, легко читаемый циферблат и люминесцентные метки для работы в ночное время.
- Цифровой глубиномер и секундомер: На доске предусмотрено место для электронного глубиномера, отображающего текущую глубину и время погружения. Время является критически важным параметром для расчета пройденного расстояния.
- Контроль плавучести: Эргономичные ручки с обеих сторон позволяют дайверу держать доску прямо перед собой на уровне глаз, обеспечивая горизонтальное положение компаса для точных показаний.
Смысл и задачи
В современной войне подводная навигация является ключом к «скрытности». Основные задачи TAC-100:
- Проникновение: Перемещение с базового корабля или точки отправления к целевому объекту (например, вражескому порту) без всплытия на поверхность.
- Поиск и уничтожение мин: Точный поиск квадратов с использованием отслеживания курса и времени.
- Обследование объектов: Обыск корпусов кораблей или подводной инфраструктуры.
- Извлечение: Безопасное возвращение в пункт сбора после завершения задания.
Обучение и методология
Тренировки с TAC-100 начинаются в бассейне и постепенно переходят в открытую воду с нулевой видимостью. Основная методика основана на Метод счисления пути (DR) принцип.
Измерение дистанции (подсчет гребков ногами)
Дайверам необходимо знать свой личный «скоростной темп».
- В ходе тренировки измеряется время или количество гребков, необходимых для плавания. 30 метров или же 100 метров.
- Зная свою среднюю скорость, дайвер может рассчитать расстояние: $$ Расстояние = Скорость − Время $$
Следуя намеченному курсу
Отрабатываются «триангуляция» и подводные изменения курса (например, плавание в форме буквы «L» или «Z»), обеспечивающие точность до 1-2 градусов.
Демонстрационная миссия: «Безмолвный якорь»
Цель: Проведите скрытое проникновение и установите муляж мины на якорной цепи целевого корабля.
Параметры миссии:
- Место высадки: В 400 метрах от береговой линии.
- Цель: Портовый причал № 4.
- Глубина: 6-8 метров.
- План навигации:
| Этап | Курс (азимут) | Расстояние/Время | Задача |
| Этап 1 | 045° | 150 метров (примерно 5 минут) | Проникновение с места посадки |
| Этап 2 | 090° | 100 метров (примерно 3 мин) | Обход датчиков береговой охраны |
| Этап 3 | 010° | 150 метров (до цели) | Приближение к кораблю-цели |
| Этап 4 | 190° | Возвращаться | Добыча после установки шахты |
Ход выполнения:
- Преддайверская проверка: Главный стрелок устанавливает компас на 045°. Друг проверяет секундомер.
- Дайвинг: Достигнув глубины 6 метров, дайверы принимают горизонтальное положение. Главный дайвер держит прибор TAC-100 и полностью сосредоточен на прохождении дистанции.
- Контроль: Каждые 50 метров напарник подтверждает глубину и расход воздуха жестом руки.
- Достижение цели: По достижении целевого расстояния (по времени/волнам) команда проводит визуальную идентификацию. Если видимость равна нулю, используется зонд или эхолот.
- Разминирование/добыча мины: После выполнения задания доска разворачивается на 180° (возвращается на прежний курс), и команда направляется в зону эвакуации.
Важное примечание: Эффективность TAC-100 напрямую зависит от способности дайвера сохранять спокойствие и поддерживать постоянный темп плавания. Любая паника или резкое движение приведут к смещению компаса, что может вызвать отклонение до 50 метров от цели на расстоянии 500 метров.
